    GTO晶闸管的开通原理与普通晶闸管没有本质区别。关断时门极G加反向电压，如图1-14所示，要使原来通态变为断态，门极G加反压，P2区空穴先吸出，J2结加反压，N2不供电子，N1中电子空穴对消失，过渡到关断状态。


关于门极关断晶闸苷的开通原理-图1

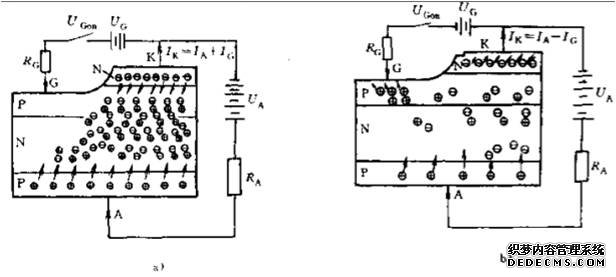

图1-14 GTO晶闸管的导通与关断
a）导通b）关断

GTO晶闸管导通的条件是a1 + a2>1,关断的条件是<1。将Ik=Ia-IR代入式（1-9），整理得


关于门极关断晶闸苷的开通原理-图2
 ( 1-14 )

       Goff定义为GTO晶闸管的电流关断增益，通常Goff= 3〜5这就意味着关断GTO晶闸管，要求门极反向电流最大值IRG要达到Ia幅值的1/3到1/5。为使GTO晶闸管有效地关断，希望Goff大,要求a1 + a2尽可能接近1，而且a2要大。
1.4.2 GTO晶闸管的开通与关断动态过程波形

GTO晶闸管的开通与关断动态过程波形如图1-15所示。


关于门极关断晶闸苷的开通原理-图3

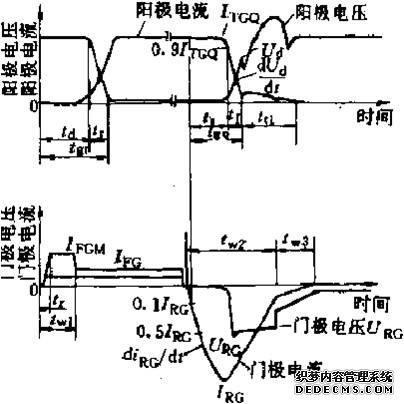

图1-15 GTO晶闸管的开通与关断动态波形图

GTO晶闸管的开通时间
tgt=td+tr式中延迟时间；
式中 td——延迟时间
     tr——上升时间(指电流上升)。

GTO晶闸管的关断时间
式中  ts——存储时间；
      tf——下降时问（指电流下降）。

反向关断电压脉冲最小时间宽度
tgw = tgq+tl

式中ttl 尾部时间，

    门极G反向关断电流上升率用0.1IRG和0.5IRG两点连线的斜率来定义，提高一dIRG能减小同样提高门极G正向开通电流的幅值以及其电流上升率可以减少开通时间tgt.通态电流上升率di/dt大，延迟时间td和上升时间tr增大。
