换相过程数学分析二
换相过程数学分析二
(4)元件的过压系数 为评价元件承受电压程度，取各元件电压与电动机线电压正弦波峰值之比即所谓过压系数来衡量。
电容器过压系数
(6-21)
晶阐管过压系数
(6-22)二极管过压系数
(6-23)(5)选择电容C值考虑的因素 电容C值选小了，晶闸管换相时加反压时间短，另外晶闸管和二极管过压系数高，因而就要选择耐压高的管子。电容C值选大了，由于换流时间长，对逆变器输出频率的提高要受到限制.装置造价要提高。同时装置体积也要增大。如果是为电流型逆变驱动专用异步电动机f其毎相漏抗La设计的小一些，对减小元件过压有好处，总之在设计逆变器时，晶闸管、二极管和电容的选择是要进行技术经济比较，照顾到各个方面才能确定。

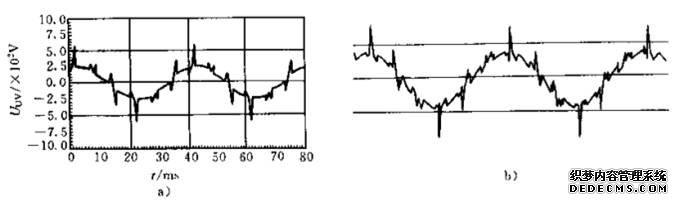

图6-15没有过电压限幅电路电动机线电压波形图
a)f=25Hz空载电动机线电压仿真波形b)实验波形

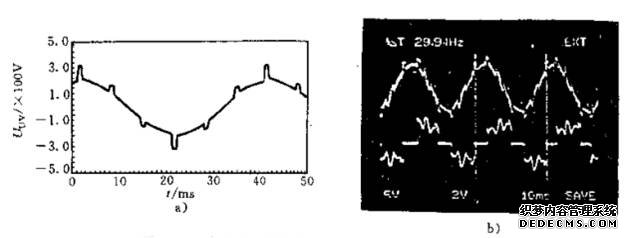

图6-16有过电压限幅电路电动机线电压波形图
a)f=25Hz空载电动机线电压仿真波形b)f=29.94Hz实测线电压及电流波形
(6)过电压限幅电路 电流型逆变器在换相时产生尖峰电压、对晶闸管和二极管耐压要求较高，对电动机绝缘也有一定的影响，所以要采取电压限幅的措施，如图6-1c所示的设置了电压限幅回路,其工作原理是二极管三相整流桥将电动机电压整流后对平滑电容器充电，晶闸管三相桥运行在有源逆变条件下，其逆变电压调到限制电压EL值，因而就能把较大的平滑电容器稳定在EL水平上，电动机方面如果出现了超过EL的过压。 二极管整流桥导通，过压被电容吸收。否则二极管整流桥截止，平滑电容器吸收能量过多，电压超过EL时经晶闸管逆变器将能量回馈到电网.
图6-15为没有过电压限幅电路，电动机线电压的波形。图6-16为有过电压限幅电路时电动机线电压的波形。

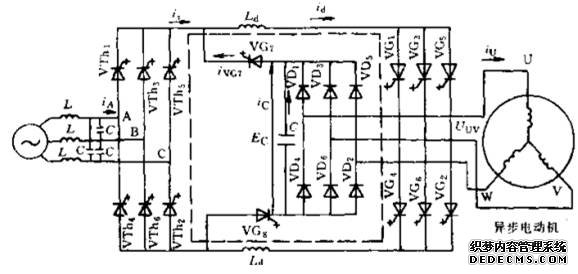

图 6-17 GTO晶闸管电流型逆变器电路
（文/上海合美电子科技有限公司）
