PWM大规模集成电路(LSI)芯片的应用之THP4752的功能分析一

       随着PWM技术广泛应用，国际上出现多种PWM专用的LSI芯片，对提高系统的可靠性，降低造价 ，减小装置体积在硬件方面提供了保证。同时也进一步促进技术推广和应用。国内SLE4520和HEF4752芯片应用的较多，这里介绍的是国内开发的THP4752芯片的功能。

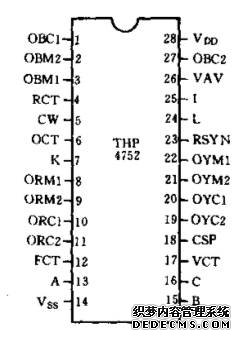

THP4752的功能      THP4752是一个产生正弦脉宽调制信号的专用大规模集成电路。目前主要用于交流电机变频调速系统和不间断电源(UPS)系统中，THP4752采用了标准的28脚双列直插式封装，它的管脚分布和外特性与HEF4752V完全一致，可以直接互换。

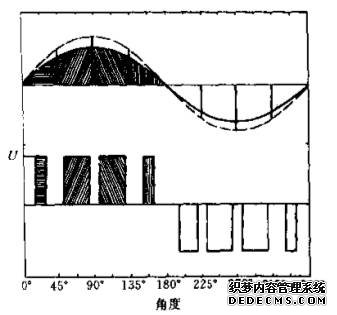

图7-6直接PWM输出电压波形


① 控制输入：
24 L 停止/起动系统
25 I 选择晶体管/晶闸管模式
7 K 选择互锁推迟间隔
5 CW 电机相序控制
13 A 复位输入控制
15 B 测试电路用信号
16 C 测试电路用信号
② 时钟输入；
12 FCT 频率时钟
17 VCT 电压时钟
4 RCT 最高开关频率基准时钟
6 OCT 推迟输出时钟
③ 驱动逆变器的输出信号：
8 ORM1 R相主
9 ORM2 R相主
10 ORC1 R相换相
11 ORC2 R相换相
22 OYM1 Y相主
21 OYM2 Y相主
20 OYC1 Y相换相
19 OYC2 Y相换相
3 OBM1 B相主
2 OBM2 B相主
1 OBC1 B相换相
27 OBC2 B相换相

其中   O表示输出； R, Y, B即红、黄、蓝相；M表示主开关元件；C表示换相；1表示上开关元件输出；2表示下开关元件输出，下同。
④ 控制输出：

18 CSP 电流采样脉冲
23 RSYN R相同步信号
26 VAV 平均电压
