循环电流控制法

循环电流控制法

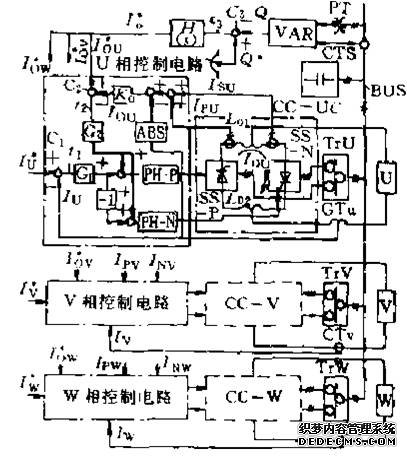

        这个方法是适用于有环流交交变频电路，如图9-20所示以U相的控制为例，控制的思路是无功功率Q*为给定值与实际值的差别，经调节器H(S)给出循环电流的给定值IOU*与实际值的差值，经调节器G2控制正组和负组的相位控制角，使正组和负沮电压差变化，直到产生的循环电流与设定值相等为止，如果无功功率设定值设定为零,通过循环电流调节最终Q的实际值也达到零,因此交交变频电源侧的功率因数为1。在电源侧接有补偿无功功率的电容组是必要的。循环电流控制只起到调节的作用。另一路是负载电流的控制，负载电流的给定值与实际量測值之差通过调节器G1给出正组，负组的相位角，控制有环流交交变频的输出电压(UPU + UNU)/2,使产生的负载电流IU与给定值IU*相等。循环电流控制法改善功率因数及无功功率效果见图9-21。图中实线表示采取循环电流控制法。点线表示没有用循环电流控制法。




图9-20 交交变频循坏电派控制         图9-21循环电流控制法改善功率因数效果
